YM-ZJHP(M)精小型气动调节阀与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。

YM-ZJHP(M)精小型气动调节阀-执行机构

形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M10X1
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：常开，常闭



YM-ZJHP(M)精小型气动调节阀-阀体

阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: 不锈钢波纹管、V型聚四氟乙烯、柔性石墨

YM-ZJHP(M)精小型气动调节阀-阀内组件

阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti



YM-ZJHP(M)精小型气动调节阀-主要技术参数

公称通径(mm)	阀座直径(mm)	额定流量系数Kv		额定行程(mm)	薄膜有效面积cm2	固有可调比	环境温度℃	基本误差	回差	死区	额定流量系数	泄漏量
		直线	等百分比
G3/4	3 4 5 6 7 8	0.08 0.12 0.20 0.32 0.50 0.80		10	220	50:1	-40~+85	不带定位器±5% 带定位器±1%	不带定位器±3% 带定位器1%	不带定位器±3% 带定位器0.4%	±10%	单座10-4阀额容量（套筒10-3阀额定容量）
20	10	1.8	1.6	10	350
	12	2.8	2.5
	15	4.4	4
	20	6.9	6.3
25	25	11	10	16
40	32	17.6	16	25
	40	27.5	25
50	50	44	40
65	65	69	63	40	560
80	80	110	100
100	100	176	160
150	125	275	250	60	900
	150	440	400
200	200	690	630
250	250	1000	900	100	1400
300	300	1600	1440

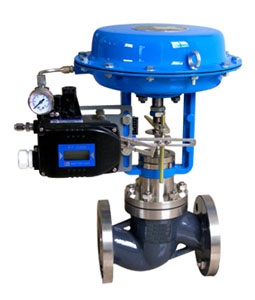

YM-ZJHP(M)精小型气动调节阀-图片：
