法兰气动三通球阀 T型、L型 法兰不锈钢三通气动球阀16PPFQ-3+PH用于三通换向、分流及合流的切换;阀体结构分为T型、L型;三通即可制成L型通口也可制成T型通口。L型阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通。
L型气动三通球阀流向示意图:

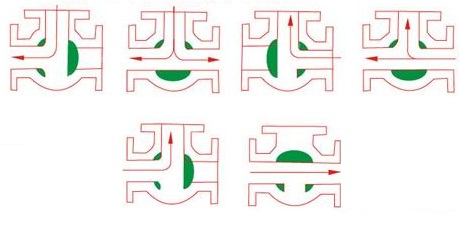

T型气动三通球阀流向示意图:
法兰不锈钢三通气动球阀16PPFQ-3+PH参数:
驱动压力
4-7bar
公称通经
15~250mm
公称压力
1.6~4.0Mpa
适用温度
PTFE:-29~+178℃
EK:-29~+250℃
连接方式
法兰
阀结构
三通球阀
阀体材质
不锈钢304、不锈钢316、碳钢
阀球材质
不锈钢304、不锈钢316、碳钢
密封材质
PTFE、
适用介质
气体、水及油类等
可选附件

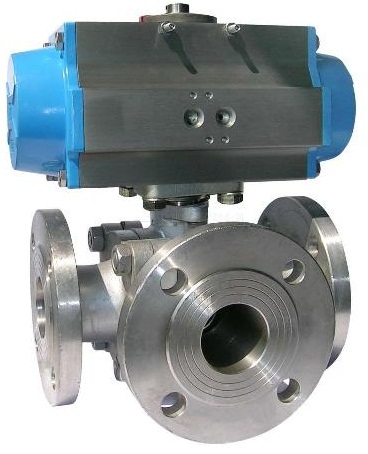

法兰气动三通球阀 T型、L型 法兰不锈钢三通气动球阀图片:
法兰气动三通球阀 T型、L型 法兰不锈钢三通气动球阀尺寸表:
口径SIZE
尺寸DN
X
L
H
ФD
ФC
N*h
T
Y
1/2″
15
139.5
150
142.5
95
65
4*14
14
71
3/4″
20
139.5
160
148.0
105
75
4*14
14
71
1″
25
162.0
180
170.5
115
85
4*14
14
80.5
1-1/4″
32
162.0
200
177.5
135
100
4*18
16
80.5
1-1/2″
40
207.0
220
203.5
145
110
4*18
16
94.5
2″
50
207.5
240
209.0
160
125
4*18
16
94.5
2-1/2″
65
271.5
260
235.5
180
145
4*18
18
106
3″
80
