防爆型电动蝶阀、16CNDD+HQ采用韩国进口执行器性能稳定，目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。电动蝶阀特别是适合介质是粘稠、含颗粒、纤维性质的场合。控制方式分为开关型及调节型，输入控制信号（4~20mA或1~5VDC）及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大。

防爆型电动蝶阀、16CNDD+HQ阀内组建可选材料：

主要零部件	材质	适用规格	主要零部件	材质	适用规格
阀体	球墨铸铁 灰铸铁 铸钢 不锈钢	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	阀杆	不锈钢416 不锈钢316 不锈钢304 碳钢镀镍磷	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm
阀板	不锈钢CF8 不锈钢CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 铝青铜	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	阀座	丁腈橡胶NBR 乙丙橡胶EPDM 氟橡胶VITON 硅橡胶SEP 耐热EPDM 耐磨EPDM	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm















防爆型电动蝶阀、16CNDD+HQ阀体

公称通径：50~400mm

公称压力：PN1.0， 1.6， 2.5Mpa

连接形式：法兰连接

材    料：HT200 ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 衬四氟

介质温度：常温型：-20℃~+200℃  散热型：-40~+450℃

适用介质：淡水、海水、食品、天然气、醇类、盐类、酸、碱、油、蒸汽、空气等

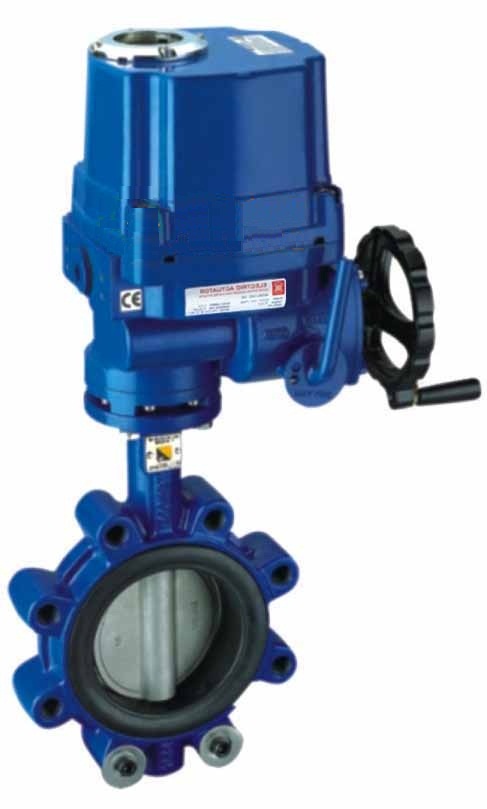

防爆型电动蝶阀、16CNDD+HQ图片：

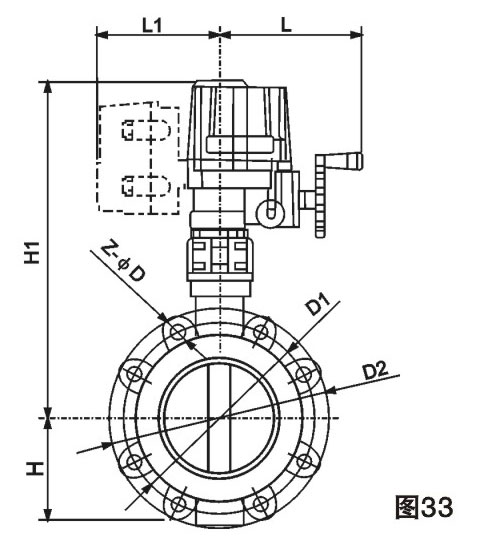

防爆型电动蝶阀、16CNDD+HQ结构图：



通径	L	L1	H1	H2	D1	D1	Z-ΦD
50	216	190	70	412	125	155	4-Φ16
65	216	190	76	425	145	175	4-Φ16
80	216	190	89	437	160	190	8-Φ16
100	216	190	104	452	180	214	8-Φ16
125	216	190	120	504	210	252	8-Φ16
150	276	221	132	524	240	282	8-Φ16
200	276	222	167	607	295	337	8-Φ16 12-Φ20
250	276	240	202	686	350/355	405	12-Φ20 12-Φ24
300	276	240	239	714	400/410	460	12-Φ20 12-Φ24
350	276	240	265	749	460/470	524	16-Φ20 16-Φ24
400	276	240	297	781	515/525	585	16-Φ24 16-Φ27
