法兰防爆电动球阀、不锈钢防爆电动球阀

法兰防爆电动球阀、不锈钢防爆电动球阀

prev next

  • 商品货号:16PPFQ+HQ-B
    商品库存: 1
  • 商品重量:0克
  • 上架时间:2011-05-20
    商品点击数:9464
  • 市场价格:¥0元
    本店售价:¥0元
    注册用户:¥0元
    用户评价: comment rank 5
  • 商品总价:
  • 购买数量:
    购买此商品可使用:0 积分

商品描述:

商品属性

法兰防爆电动球阀、不锈钢防爆电动球阀 16PPFQ+HQ-B采用韩国进口执行器性能稳定,控制方式分为开关型及调节型,输入控制信号(4~20mA或1~5VDC)及单相电源即可控制运转,电动球阀的球有圆形通孔通过轴线,当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。电动执行器快速旋转90度的就能使球阀瞬间关闭严密,电动执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。
法兰防爆电动球阀阀门技术参数:

公称通径
DN15-DN150mm
公称压力
1.0、1.6、4.0MPA
适用介质
汽油、柴油、煤气、硝酸类、醋酸类、粘性流体、浆料、易燃易爆、强氧化性介质等
介质温度
-40℃~180℃      -40℃~+350℃
泄漏量
0符合ANSIB16.104  5级标准
球体转角
90°
阀体材制质
不锈钢304(CF8)、不锈钢316(CF8M)、碳钢
阀座材料
聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温)
防爆等级
dIIBT4(6)

a、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
b、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
c、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增大而增大。
d、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增大而增大。
e、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
f、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

法兰防爆电动球阀结构:

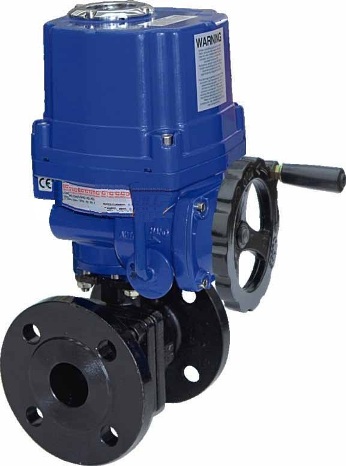

法兰防爆电动球阀图片:

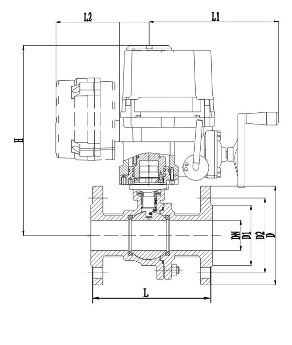

法兰防爆电动球阀主要连接尺寸:



公称通径DN(mm)
尺寸(mm)
L
D
D2
D1
L2
H
L1
Z-d
15
130
95
65
45
136.5
284
216
4-14
20
140
105
75
55
136.5
284
216
4-14
25
150
115
85
65
136.5
284
216
4-14
32
165
135
100
78
136.5
284
216
4-18
40
180
145
110
85
136.5
284
216
4-18
50
200
160
125
100
136.5
284
216
4-18
65
220
180
145
120
136.5
328
216
4-18
80
250
195
160
135
140
380
270
8-18
100
280
215
180
155
140
387
270
8-18
125
320
245
210
185
140
426
276
8-18
150
360
280
240
210
140
458
290
8-23
