例：（条件）
初级压力：0.6Mpa{6k}
次级压力：0.2Mpa{2k}
饱和蒸汽量：100kg/h

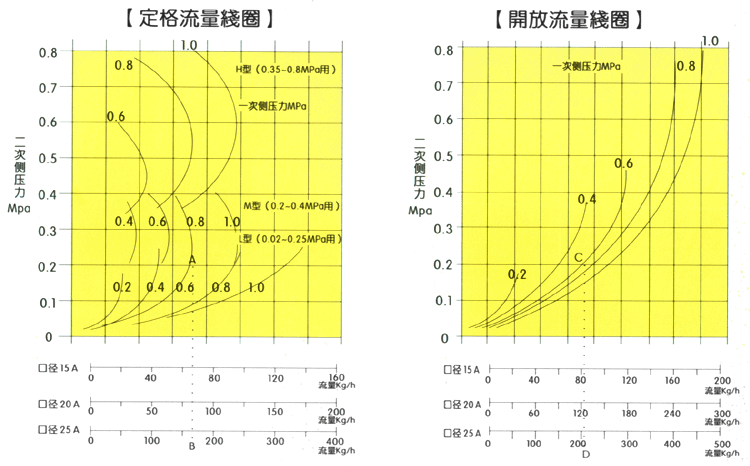

通常在额定流量曲线图中规定。

• 求出初级压0.6Mpa和初级压0.2Mpa的交点{A}
• 如果沿A点的垂线求出满足流量100kg/h的交点{B}。得到{公称直径25}。

如果按机器启动时所需流量选定时，用开放流量曲线图选定。

• 在上述压力条件上的{公称直径25}的开放流量。求出交点{C和D}后，开放流量是215kg/h。
